Запорные Клапаны

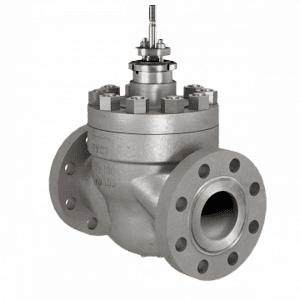

Регулирующий клапан серия 500

Регулирующий клапан серия 500

Цена по запросу

Купить

Производитель:
Руст 95
наличие товара:
есть в продаже
ЗАПРОСИТЬ ЦЕНУ

Предназначен для регулирования потоков жидких и газообразных сред

DN

Номинальный диаметр

от 15 до 400 мм

PN

Номинальное давление

от 1,6 до 40 МПа

до 25, до 40 МПа специальное исполнение

TO

Температура рабочей среды

от -60 до +420 °C

от -196 до +630 °C специальное исполнение

  •

    Описание

    Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются достаточно незначительные по величине усилия, даже при наличии высокого перепада давления на клапане. Это позволяет использовать для клапанов приводы малой мощности. Внутренние детали клапана объединены в отдельный модуль — запорно- регулирующий узел, фиксируемый в корпусе с помощью крышки и прокладок. Благодаря этому для осуществления ремонтнопрофилактических работ достаточно снять крышку с клапана и заменить запорно-регулирующий узел.

    Наличие большого количества конструктивных и материальных исполнений упрощает выбор наиболее подходящего решения для любых рабочих параметров. Надежность и долговечность клапанов подтверждается более чем 30-летним успешным опытом их работы в различных отраслях промышленности.

    Клапаны серии могут изготавливаться с разнообразными конструкциями и материалами уплотнительных колец пары «плунжер-клетка» в зависимости от сочетания требований по температуре рабочей среды и герметичности перекрытия прохода. Для снижения шума, исключения кавитации и герметичного закрытия в стандартный корпус клапана могут быть установлены различные виды затворов.

    При необходимости возможно специальное исполнение корпуса как из углеродистой или коррозионностойкой стали, так и из других материалов (Hastelloy, Nitronic, титан, бронза, титан и др.). Отдельные детали дроссельных узлов могут целиком изготавливаться из стеллита или твердого сплава (DZ05), керамики (Si3N4) или дисперсионнотвердеющей стали.

    • Отличительные особенности

      01

      Перестановочные усилия на штоке

      Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются достаточно незначительные по величине усилия, даже при наличии высокого перепада давления на клапане. Это позволяет использовать для клапанов 400-й серии приводы малой мощности.

      02

      Защита корпуса от износа

      Достигается за счет того, что процесс дросселирования происходит внутри запорно-регулирующего узла и поверхность корпуса не подвергается воздействию высокоскоростного потока.

      03

      Высокая пропускная способность

      Корпуса спроектированы таким образом, чтобы обеспечивать полнопроходность запорных клапанов и высокую пропускную способность регулирующих.

      04

      Ремонтопригодность

      Внутренние детали клапана имеют простые формы и могут быть отремонтированы с применением обычного металлообрабатывающего оборудования.

      05

      Возможность осуществления быстрой замены внутренних деталей без демонтажа клапана с трубопровода

      Внутренние детали клапана объединены в отдельный модуль — запорно-регулирующий узел, фиксируемый в корпусе с помощью крышки и прокладок. Благодаря этому для осуществления ремонтно-профилактических работ достаточно снять крышку с клапана и заменить запорно-регулирующий узел.

      06

      Антипомпажное регулирование

      По запросу.



Технические характеристики

ПАРАМЕТР                                                                   ЗНАЧЕНИЕ

Номинальный диаметр                                            от 15 до 400 мм

Номинальное давление                                           от 1,6 до 40 МПа

Температура рабочей среды, °C                             от -60 до +420 °C стандартное исполнение

                                                                             от -196 до +630 °C специальное исполнение

Номинальный диаметр, DN, мм                               15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 400

Номинальное давление, PN, МПа                            1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 50

Климатическое исполнение

емпература окружающей среды, °C                        У / УХЛ/ ОМ/ Т



Материалы внутренних деталей                          Стали: 20Х1З, ЭП410, ЭП222, 12Х18Н10Т, 10Х17Н1ЗМЗТ,

                                                                          ЭИ943, Nitronic-60, 17-4РН   Сплавы: ХН65МВ, ВТ, Стеллит

Тип устанавливаемых приводов                          Пневматический        Ручной      Электрический

Присоединение к трубопроводу                          Фланцевое по ГОСТ, ANSI B16,5   Приварное   Муфтовое

Материал корпуса                                            Стали: 25Л, 20ГЛ, 20ХН3Л, 20ГМЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ,

                                                                       07Х20Н25М3Д2ТЛ, 09Г2С, 2ОЮЧ, 12Х18Н10Т, 10Х17Н13М3Т и др.

                                                                        Сплавы: 06ХН28МДТЛ, Н65МФЛ, ХН65МВЛ (Hastelloy C, B)

Тип                                                                  Запорно-регулирующие

  •

Специальные исполнения                                   Кавитационностойкое; антишумовое; эрозионностойкое;

                                                                         сероводородостойкое; с сильфоном; с рубашкой обогрева; криогенное

Тип уплотнения                                                Металл-металл     Металл-полимер

Классы герметичности                                       По ГОСТ 9544-2015

Характеристика регулирования                         Линейная      Равнопроцентная

Направление потока                                        Одностороннее        Двустороннее

Минимальное время срабатывания

с пневматическим приводом, сек.                   12 сек. — для стандартной комплектации   1-2 сек. — в зависимости от навески

Специальное исполнение - описания

  • Для устранения кавитации при эксплуатации на жидких продуктах, а также для уменьшения уровня шума при работе с газовыми средами применяется перфорация втулки запорно-регулирующего узла клапана мелкими отверстиями.

  • Применяется при регулировании потока химически агрессивных и / или содержащих абразивные вклю- чения сред, когда для внутренних деталей клапана необходимо использование специальных мате- риалов, стойких к высокоскоростному воздействию конкретной среды.

  • Применяется при регулировании сред, содержащих сероводород, когда для деталей клапана необходимо использование материалов в соответствии со стан- дартом NACE и др.

  • Применяется в случае, когда требуется высочайший уровень герметичности сальникового узла и недопустимо попадание даже небольшого количества рабочей среды вовне.

  • Для низкотемпературных сред применяется удлиненная крышка и материалы, свойства которых не ухудшаются под воздействием пониженных температур.

  • Применяется для вязких и кристаллизующихся сред. В этом случае к корпусу клапана приваривается оболочка, позволяющая подавать в нее теплоноситель.
